Système de géo-localisation indoor/outdoor

Suivi des personnels et équipements par zone



OBJECTIFS

Utilisable dans de multiples environnements (industriel, centre de soins, résidentiel), le système NEUROTRACK permet de localiser dans des zones de tailles définies les personnels ou les équipements équipés de badges communicants de petites tailles. Cette localisation en temps-réel (périodicité paramétrable) est mise à la disposition de l’utilisateur par l’intermédiaire d’un logiciel de supervision performant et convivial.

Ce système utilise la pleine capacité des technologies de réseau maillé radiofréquence maîtrisées par BEENETIC Systems.



APPLICATIONS

Le système est utilisable dans les applications suivantes (exemples) :

  • Suivi de patients en centre de soin (cardiologie, Alzheimer,...)
  • Suivi de matériels en centre de soin (lit médicalisé, pousse-seringue,...)
  • Suivi de palettes stock en milieu industriel (flux)
  • Suivi de personnels sur secteur à risque (chimique, nucléaire, bactériologique, explosifs,...)
  • Gestion entrées/sorties d'équipements et personnels
  • Supervision de badges visiteurs sur salons/expositions

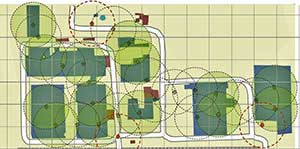

schéma localisation



DESCRIPTION



balise murale  boitier bleu

 Boitier plastique IP65

  • Carte électronique (Microcontrôleur ARM7 / 128KBRAM / 128KFLASH, RF, mémoire, convertisseur, chargeur)
  • Communication RF 2.4GHz (portée 80m champ libre)
  • Mise à jour logiciel par liaison USB
  • Batterie rechargeable (USB, Secteur)
  • Buzzer pour messages sonores (alertes)
  • Alimenté par le secteur ou basse tension (5V, 12V)
  • Routeur radiofréquence
  • Peut intégrer des systèmes de mesure (T, HR, CO, CO2,…)
  • Système automatique de mise en veille/ réveil
  • Interrogeable à distance (mesure, niveau batterie)
  • Report d’alerte autonome (vol, incident, diagnostic)
  • Jeu de commandes pour paramétrage et configuration à distance
  • Couvre une zone définie par avance et réglable à distance

Boitier plastique IP55 de petite taille (configurable)

  • Carte électronique (Microcontrôleur ARM7 / 128KBRAM / 128KFLASH, RF, mémoire, chargeur)
  • Communication RF 2.4GHz (portée 80m champ libre)
  • Sortie USB (connexion directe à un PC)
  • Buzzer pour messages sonores (sorties de zones, alertes)
  • Alimenté par pile ou batterie rechargeable par USB
  • Autonomie fonction de l’utilisation définie par l’administrateur
  • « End point » radiofréquence? Peut intégrer des systèmes de mesure (T, HR, CO, CO2,…)
  • Système automatique de mise en veille/ réveil
  • Jeu de commandes pour paramétrage et configuration à distance
  • Permet de réaliser des mesures
  • Adossé à l’équipement / porté par la personne



 FONCTIONNEMENT

1. Localiser en temps-réel un objet mobile par rapport à des zones fixes

  • Les zones couvertes sont définies par l’utilisateur en fonction de la précision de localisation souhaitée. Ce sont des rayons d’action radiofréquences (RF)
  • Ces zones RF sont créées par des balises fixes dont les positions sont connues par le logiciel de supervision
  • La position des balises et leur nombre sont déterminés par le besoin utilisateur.

2. Les objets mobiles sont des badges RF

  • Ils sont physiquement liés aux personnes (patients, personnels soignants, personnes soumises à situation de risque industriel,…) ou aux matériels (lits médicalisés, palettes, colis,…) que l’on souhaite suivre
  • Il est possible d’effectuer des mesures sur la personne ou l’objet suivi (T, HR, V, O2, P, bus numériques,…)
  • Les badges sont alimentés par une batterie dont l’autonomie dépend des cas d’utilisation (de quelques heures à plusieurs années)

3. Les informations de localisation (et autres) sont disponibles sur un superviseur

  • Une interface graphique permet de suivre en temps-réel les déplacements
  • Il est possible de stocker les données et de tracer les chemins
  • L’accès aux données est possible en local (PC + logiciel client) ou sur serveur (site web et génération de pages dynamiques)
  • La localisation est disponible indoor et outdoor



 SUPERVISION LOGICIELLE

L’ensemble des données de localisation est traité par une application multiplateformes développée par BEENETIC Systems, qui est implémentable sur PC, ou carte ARM11 (Linux/java). Pour chaque balise ou badge, les historiques de mesure sont stockés en base de données locale pour permettre une traçabilité complète des déplacements.

Cette application permet, en quelques minutes seulement, de positionner, sur une carte du site mis en supervision, les balises et de renseigner les badges (type, nom,…).
Les éléments fixes (balises) et mobiles (badges) apparaissent automatiquement sur l’interface une fois visible par le réseau radiofréquence :

  • Dans le cas d’une balise, elle doit être placée à la main sur la carte par l’administrateur à son emplacement réel.
  • Dans le cas d’un badge,  il se positionne de lui-même sur la carte.

En fonctionnement, tous les événements (changement d’emplacement, affectation de badge,…) sont enregistrés en temps-réel sur une base de données, qui permet notamment de tracer les derniers mouvements d’un badge, ou de récupérer un historique de déplacement.



image du Neurotrack



 CARACTÉRISTIQUES



CARACTÉRISTIQUES COMMUNES A LA BALISE ET AU BADGE
 Protocole radio

 IEEE 802.15.4 (Zigbee/WirelessHART) à 2.4GHz

 (bande RF internationale)

 Puissance radio  +3dBm / 1mW maximum
 Mesure de tension  Gamme : 0 - 3.6volts. - précision : 2%. - résolution : 12 bits
 Charge batterie

 150mAH LiON batterie - vitesse de charge rapide (3 heures)

 500 cycles de charge au minimum

MODES
     Hors mesure / veille coupe-circuit  Courant < 20uA - Réveil synchronisé programmable
     Actif  Courant ~35mA - fonctionnement complet
 Buzzer  3KHz - 85db/cm - contrôlé par logiciel
 Microcontrôleur  ARM7 low power core - 128KB RAM - 100KB Flash
 Gamme température  -25°C/+70°C en fonctionnement ; -40°C/+85°C non alimenté
 Temps de reporting minimal  5 secondes
BALISE
      Boitier adaptateur secteur 220v

 Auto-alimenté par secteur 220V ou USB

 Charge automatique batterie secours LiON

 Longueur ~110mm - largeur ~110mm - hauteur ~60mm

 Connecteur microUSB

      Boitier applique murale

 Alimentation basse tension +5v ou USB

 Charge automatique batterie secours LiON

 Longueur ~110mm - largeur ~110mm - hauteur ~40mm

BADGE
      Boitier portable

 Alimentation basse tension +5v ou USB

 Charge automatique batterie LiON par USB

 Longueur ~75mm - largeur ~43mm - hauteur ~18mm
